Описание
Для сокращения сроков реализации проектных решений по устройству тепловых пунктов и котельных на основе электрических водогрейных котлов «NWe» компанией

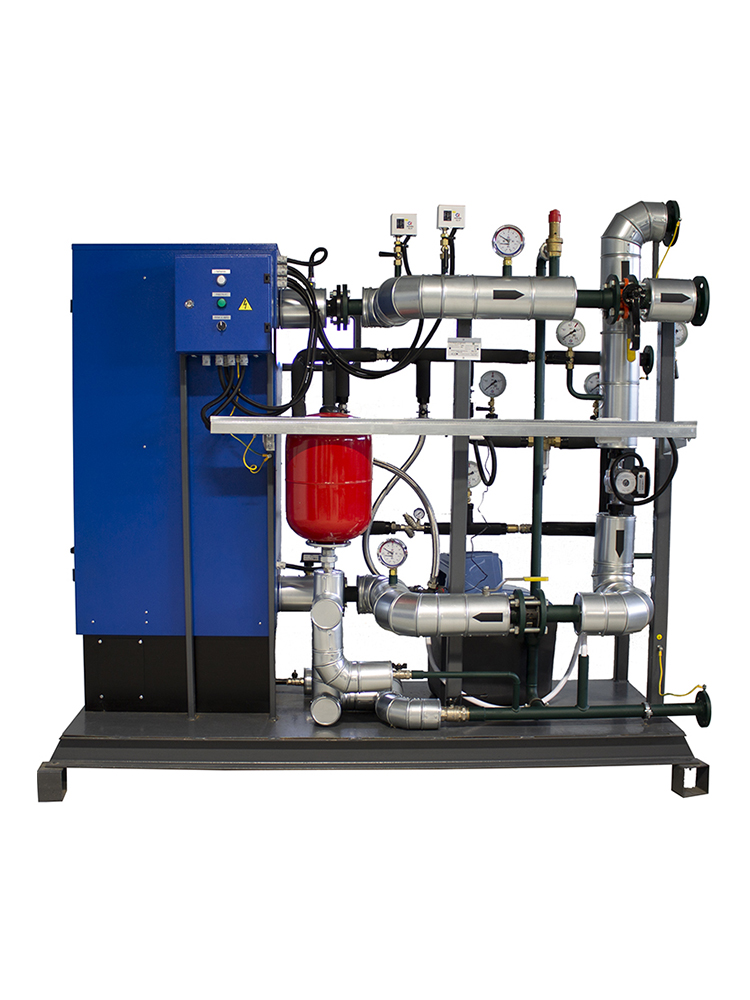

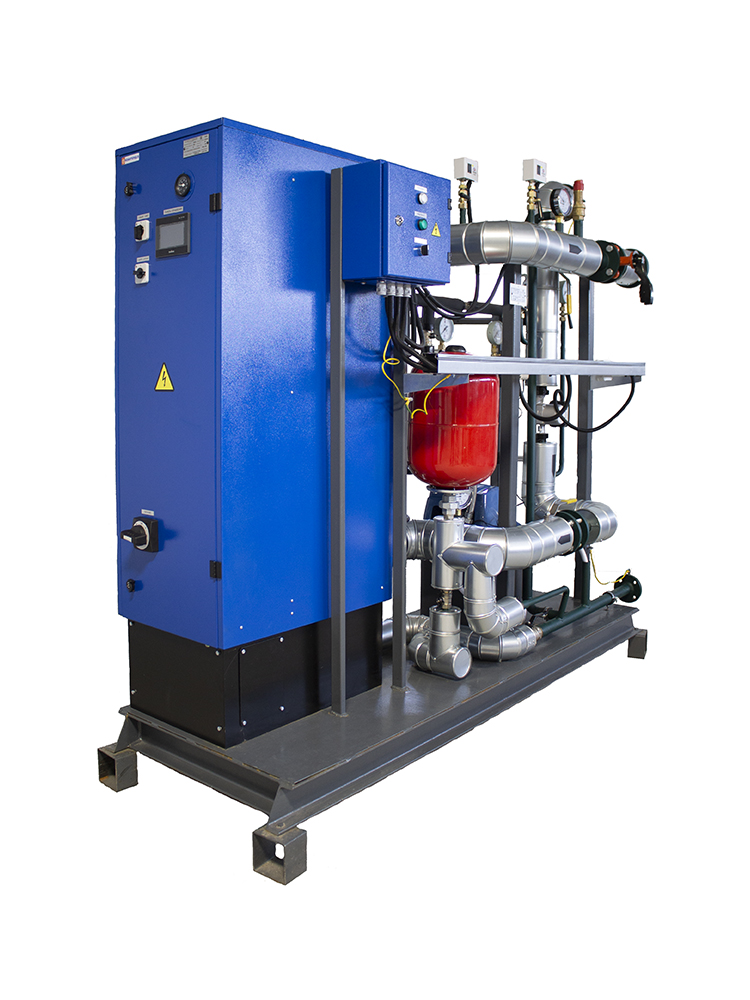

ООО «НОВИТЕРБЕЛ» были разработаны рамные модули электрокотлов с встроенным оснащением, таким как электрокотел, насос, расширительный бак, группа безопасности, предохранительный клапан, запорная арматура, группа КИПиА, химводоподготовка и узел учёта электроэнергии.
Рамные модули «PM-NWe» предназначен для теплоснабжения промышленных объектов, школ, складов, частных домов и жилого сектора с автоматическим поддержанием заданного температурного режима в закрытых системах отопления с принудительной циркуляцией теплоносителя.
Котел может применяться совместно с другими источниками теплоснабжения, в качестве основного или резервного источника. Подходят для посменной эксплуатации, летней, полной и частичной, а также для промышленных процессов.
Электрокотлы полностью изготавливаются в заводских условиях и проходят необходимые испытания.
Котлы «PM-NWe» содержат все необходимые компоненты защиты и управления, обеспечивающие безопасную работу котла на протяжении всего срока эксплуатации.
Экологически чистый источник тепла.
Мощность электрокотлов «PM-NWe» охватывает диапазон от 35 до 500 кВт, давление теплоносителя 0,05-1,0 МПа, рабочая температура до 105 °C, номинальный КПД не ниже 99,8%.
Электрокотлы PM-NWe-XXX-1-
Рамный модуль с котловым насосом применяется в одно/многокотловых установках. Обязательное требование при многокотловой установке — это наличие гидравлической развязки (гидравлическая стрелка либо бак аккумулятор).
Управление котловым насосом осуществляется от автоматики котла.
Без химводоподготовки
PM-NWe-XXX-1-1-1-
С химводоподготовкой
PM-NWe-XXX-1-2-1-
Электрокотлы PM-NWe-XXX-2-
Рамный модуль рециркуляции применяется в одно/многокотловых установках. Обвязка такого типа применяется при наличии непосредственного присоединения контуров регулирования (3-х либо 2-х ходовых клапанов) к модулю.
Управление насосом рециркуляции осуществляется от автоматики котла.
Без химводоподготовки
PM-NWe-XXX-2-1-1-
С химводоподготовкой
PM-NWe-XXX-2-2-1-
Электрокотлы PM-NWe-XXX-3-
Рамный модуль с сетевым сдвоенным насосом применяется только в однокотловых установках. Для непосредственного присоединения к системам отопления и вентиляции.
Управление сетевыми насосами осуществляется от автоматики котла.
Без химводоподготовки
PM-NWe-XXX-3-1-1-
С химводоподготовкой
PM-NWe-XXX-3-2-1-
Обязательное оснащение «PM-NWe»:
- самонесущий каркас (80 мм основание),
- предохранительный клапан,
- электрический водогрейный котел «NWe»,
- насосная установка,
- обратный клапан,
- расширительный мембранный бак,
- трубопроводы,
- фланцевое соединение,
- запорная арматура,
- группа управления и безопасности.
Полностью заводское изготовление.
Не требуется выполнение проекта!!! Он уже разработан!!!
Размеры модуля (ДхШхВ-В) 2,1м х 0,8м х 1,74 - 2,17м позволяют монтировать модули практически в любых помещениях.
Вес модуля от 300 кг до 700 кг позволяет с легкостью его транспортировать.
Автоматический режим работы.
Встроенная химводоподготовка.
Надежная теплоизоляция трубопроводов.
Встроенный узел коммерческого учета электроэнергии.
Прямое подключение к системе отопления двумя патрубками.
